Jak používat Sankey diagramy v Logmanageru

Sankey diagramy jsou užitečné, protože převádějí komplexní datové toky do podoby, která je na první pohled snadno pochopitelná. Pomáhají analytikům i operátorům rychle vidět, odkud provoz nebo události přicházejí, kam směřují a jak velké jednotlivé toky jsou. To je obzvlášť efektivní při vizualizaci komunikačních cest, pohybu dat a distribuce síťového provozu.

Preferujete raději video ukázku?

Podívejte se na související video návod:

Proč jsou Sankey diagramy praktické

V IT prostředích mohou Sankey diagramy znázorňovat návštěvnost webových stránek, síťový provoz, datové toky mezi externími IP adresami a interními systémy nebo komunikaci mezi jednotlivými zeměmi a rozhraními. Tloušťka každé spojnice představuje objem dat, díky čemuž jsou hlavní toky i neobvyklé nerovnováhy okamžitě viditelné.

Obr. 1: Pohled na dashboard zobrazující existující Sankey diagramy v Logmanageru.

1. Začněte z existujícího panelu

Otevřete prázdný dashboard, klikněte na Add a vyhledejte předpřipravenou vizualizaci Data Flow. Toto je nejjednodušší způsob, jak začít, protože panel již obsahuje potřebnou strukturu.

2. Naklonujte a přizpůsobte

Nejprve graf naklonujte, aby původní šablona zůstala nedotčená. Poté otevřete editor. Na levé straně uvidíte konfiguraci grafu a na pravé straně vykreslený výsledek. Ve většině případů stačí změnit názvy polí, která definují levou a pravou stranu toku dat.

Obr. 2: Rozhraní Logmanageru zobrazující přidání nebo klonování existujícího panelu Data Flow.

3. Upravte mapování polí

Například pokud aktuální graf zobrazuje provoz z IP adres na síťová rozhraní, můžete jedno z těchto polí nahradit jiným relevantním atributem. Zároveň se ujistěte, že graf směřuje na správný index nebo datový zdroj. Klikněte na Update a zkontrolujte výsledek.

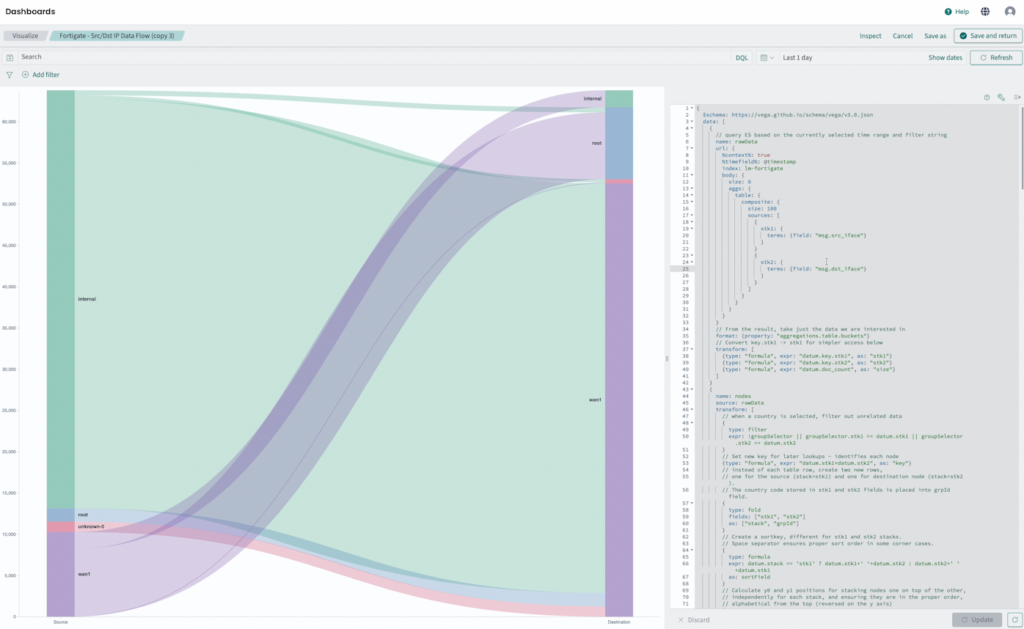

Obr. 3: Editor Sankey diagramu zobrazující konfigurační kód vpravo a náhled vykresleného grafu vlevo.

Obr. 4: Aktualizovaný Sankey diagram po změně názvů polí nebo konfigurace
